Medidores de tinta para todos os substratos metálicos
O que são medidores de espessura de filme magnético?
Medidores de espessura de película magnética (medidores de profundidade de tinta) são usados para medir de forma não destrutiva a espessura de um revestimento não magnético em substratos ferrosos. A maioria dos revestimentos em aço e ferro é medida dessa forma. Os medidores de espessura de revestimento magnético utilizam um de dois princípios operacionais: extração magnética ou indução magnética/eletromagnética.
Indução magnética e eletromagnética (Tipo 2 – Medidores eletrônicos de espessura de revestimento)
Instrumentos de indução magnética utilizam um ímã permanente como fonte do campo magnético. Um gerador de efeito Hall ou magnetorresistência é utilizado para detectar a densidade do fluxo magnético em um polo do ímã. Instrumentos de indução eletromagnética utilizam um campo magnético alternado. Uma haste ferromagnética macia enrolada com uma bobina de fio fino é utilizada para produzir um campo magnético. Uma segunda bobina de fio é utilizada para detectar mudanças no fluxo magnético. Esses instrumentos eletrônicos medem a mudança na densidade do fluxo magnético na superfície de uma sonda magnética à medida que ela se aproxima de uma superfície de aço. A magnitude da densidade do fluxo na superfície da sonda está diretamente relacionada à distância do substrato de aço. Medindo a densidade do fluxo, a espessura da tinta pode ser determinada.

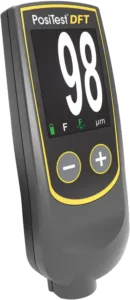

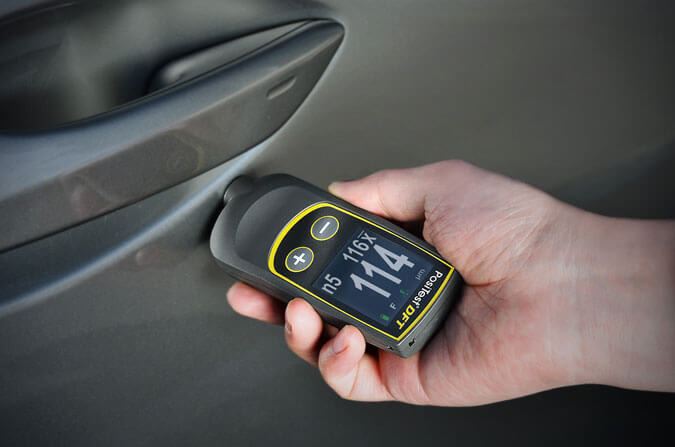

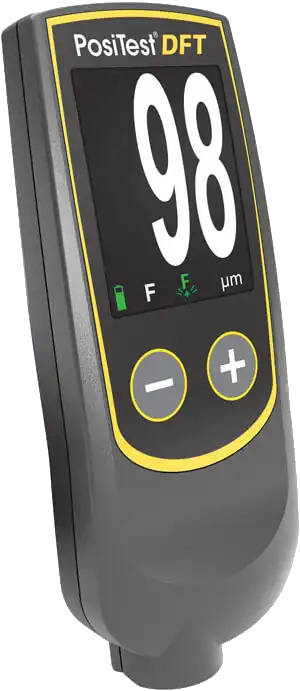

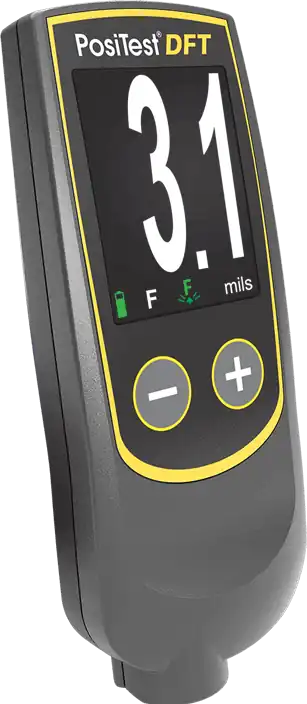

Um medidor eletrônico de espessura de revestimento Tipo 2 (PosiTector 6000/PosiTest DFT) utiliza circuitos eletrônicos para converter um sinal de referência em espessura de revestimento. Os medidores eletrônicos de espessura de tinta ferrosa operam com base em dois princípios magnéticos diferentes. Alguns utilizam um ímã permanente que, quando aproximado do aço, aumenta a densidade do fluxo magnético na face polar do ímã. A espessura do revestimento é determinada medindo-se essa variação na densidade do fluxo, que varia inversamente com a distância entre o ímã e o substrato de aço. Elementos Hall e elementos de resistência magnética colocados na face polar são as formas mais comuns de medir essa variação na densidade do fluxo magnético. No entanto, a resposta desses elementos depende da temperatura, sendo necessária a compensação da temperatura.
Outros medidores eletrônicos de espessura de tinta ferrosa operam com base no princípio da indução eletromagnética. Uma bobina contendo uma barra de ferro doce é energizada com uma corrente alternada, produzindo assim um campo magnético variável na sonda. Assim como em um ímã permanente, a densidade do fluxo magnético dentro da barra aumenta à medida que a sonda se aproxima do substrato de aço. Essa variação é detectada por uma segunda bobina. A saída da segunda bobina está relacionada à espessura do revestimento. Esses medidores de tinta também exigem compensação de temperatura devido à dependência da temperatura dos parâmetros da bobina.
O que são medidores de espessura de filme por correntes parasitas? (Tipo 2 – Medidores eletrônicos de espessura de revestimento)
Técnicas de correntes parasitas são utilizadas para medir de forma não destrutiva a espessura de revestimentos não condutores em substratos de metais não ferrosos. Uma bobina de fio fino, com corrente alternada de alta frequência (acima de 1 MHz), é utilizada para estabelecer um campo magnético alternado na superfície da sonda do instrumento. Quando a sonda se aproxima de uma superfície condutora, o campo magnético alternado cria correntes parasitas na superfície. As características do substrato e a distância da sonda ao substrato (a espessura) afetam a magnitude das correntes parasitas. As correntes parasitas criam seu próprio campo eletromagnético oposto, que pode ser detectado pela bobina de excitação ou por uma segunda bobina adjacente.
